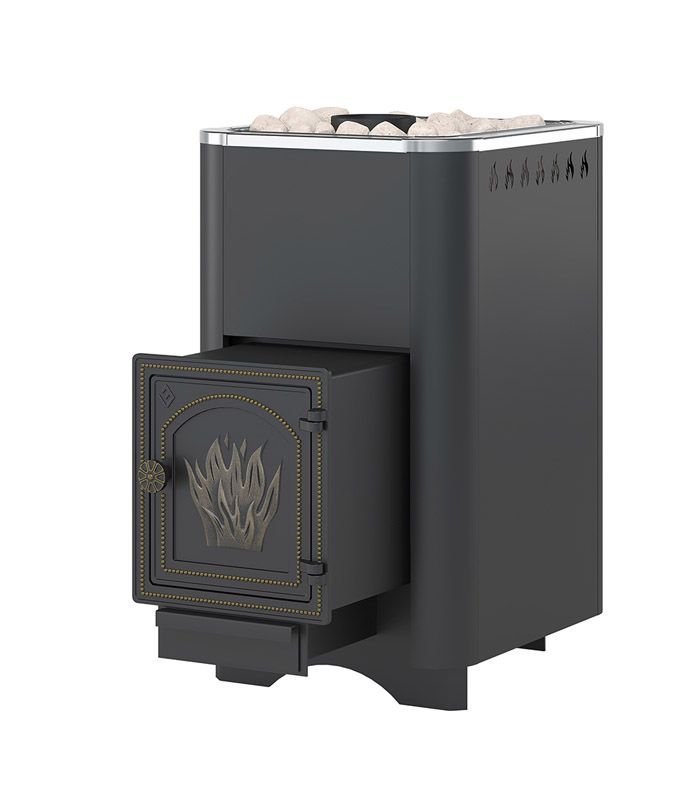

  37. Везувий РУСИЧЪ АНТРАЦИТ 22 (ДТ-4)
  38. Везувий ПК-01 (270)
  39. Везувий Триумф 180
  40. Везувий ПК-01 (220)
  41. Как правильно установить печь в бане: схема и пошаговая инструкция монтажа банной печки.
  42. Как устанавливать печь?
  43. Установка печи Везувий
  44. Теплообменник для печи Везувий
  45. Рекомендации по эксплуатации
  46. Принципы монтажа, подключения и безопасной эксплуатации
  47. Выкладываем печь из кирпича
  48. Заливка монолитной плитной основы
  49. Разновидности устройств
  50. Как правильно выбрать место для сборки
  51. Критерии выбора точки опоры при строительстве
  52. Как ставить печку в бане, на каком расстоянии от стены
  53. Основание для установки
  54. Выбор типа и размера фундамента под печь
  55. Подготовка деревянного пола к установке печи
  56. Протопка печи перед установкой
  57. Устройство каркасной стенки
  58. Потолок
  59. Нормы безопасного монтажа
  60. Изготовление своими руками
  61. Расчет мощности и площади теплообменника
  62. Как монтировать отопительный прибор
  63. Обустраиваем дымоход
  64. Сборка навесного бака
  65. Самодельные конструкции разных типов
  66. Вариант #1: с теплообменником и выносным баком
  67. Вариант #2: каменка из железной бочки
  68. Вариант #3: конструкция из листового железа
  69. Отзывы владельцев
  70. Заключение и выводы

Общая информация о печах «Везувий»

Под брендом «Везувий» выпускаются печи для бань самых разных типов. Большая часть модельного ряда этого бренда — классические дровяные каменки, однако с недавнего времени компания включила в свой ассортимент и печи без камней.

Отличительные особенности

Главное отличие печей заключается в отсутствии углов. Конструкции имеют округлую форму, благодаря которой тепловое излучение распределяется равномерно по всей площади помещения. Наружный кожух представляет собой цельносварный корпус из высокопрочных стальных пластин толщиной 8 мм.

Агрегат выглядит стильно и привлекательно.

Корпус печей покрыт кремнийорганическим веществом. Этот слой позволяет защитить изделие от воды, тем самым предотвратить появление коррозии.

ВАЖНО!Но производитель утверждает, что устанавливать такие агрегаты лучше парилке с выходом топки в смежное помещение.Особенности заключаются в самой конструкции. Печи «Везувий» имеют:

  • сетку-каменку с вентиляцией. Камни в ней нагреваются равномерно, поэтому горячий воздух распространяется постепенно;
  • зольный ящик с выдвижным механизмом. Это позволяет остаткам топлива не накапливаться в агрегате, не мешать нормальной его работе;
  • чугунный колосник и дверцу с плотной заслонкой;
  • топку выносного типа (в некоторых моделях);
  • ручки. Пользователи отмечают, что при высоких температурах рукояти всегда остаются прохладными и безопасными.

Каждая линейка имеет свои конструктивные особенности. Человеку легко выбрать для себя вариант, который будет отвечать всем требованиям и личным желаниям.

1

Достоинства и недостатки

Если сравнить рассматриваемые агрегаты с другими типами печей (из остальных видов металла) от известных производителей, то можно выделить три главных преимущества.

Они заключаются:

  • в практичности и долговечности. Чугун по своему эффекту максимально приближен к кирпичным печкам;
  • прочности. Под воздействием высоких температур и при интенсивной эксплуатации чугун не деформируется, выдерживает высокие нагрузки;
  • высокой теплопроводности и безопасности использования. Чугунная печь не выжигает кислород в парилке, не выделяет в больших количествах ИК-излучение. Она быстро нагревается, но медленно остывает.

К недостаткам можно отнести большой вес конструкций и немалую стоимость. Однако наблюдается хорошее соотношение цены и качества.

2

Мифы и клевета печей компании везувий.

Чугун лопается от воды. Это самый распространенный миф. Нет. Сам Чугун лопается, но только не у везувий. За несколько лет я продал много чугунных печей и ни разу ко мне не приходили с жалобами на чугун.

Толщина чугуна. Если брать в сравнении печи, выпущенные до конца 2017 года, и печи 2018 года выпуска, то да. Верхняя крышка стала тоньше. Завод уведомил всех дилеров об изменении конструктива печи. Завод пошел на это для уменьшении срока прогрева печи.

Гарантия вместо 30 лет- 1 год. Верно. Завод резко понизил гарантийность печей. Когда я прочитал информационное письмо, вначале я возмутился, а потом поразмыслив, пришел выводу. А у какого процента покупателей гарантийный талон сохраниться хотя бы 10 лет? Скорее всего это был маркетинговый ход.

Требования к печи

  1. Везувий Русич
    Должен обеспечиваться определённый температурный режим. На уровне пола 40 ⁰ -45. Под потолком парной температура выдерживается 90 ⁰ -100 ⁰ .Но это рекомендуемый уровень температуры. Много любителей бани любят температуру и погорячее.
  2. Должна обеспечить нагревание камней до рабочего уровня. То есть при попадании горячей воды на поверхность горячих камней должен образовываться мягкий пар.
  3. Обеспечить, безопасный для человека, вывод угарного газа.
  4. Должен обеспечиваться хороший уровень КПД. Чем меньше дров уходит, тем лучше.

Из всего изобилия предложений на рынке оптимальным выбором могут послужить печи для бань Везувий. Предприятие Везувий тщательно подходит к конструированию, используя опыт, накопленный создателями оборудования из России и Финляндии. Топки печи Везувий изготавливаются различными моделями:

  • кожух, где закладываются камни, нагревающие помещение и дающие пар, выполнен кованным. Тем самым обретает оригинальную привлекательность;
  • с выносной топкой при закладки дров;
  • отделка печей для бань Везувий выполняется природным камнем.

При этом печи для бань Везувий не сжигают кислород, прекрасно выдерживают высокий накал, отсутствует инфракрасное излучение.

Надо сказать, что многие обладатели бань при выборе останавливаются на печи для бани Везувий.

Именно они идеально подходят как общественным, так и частным баням. Этому помогает большой выбор печи для бани Везувий.

Конструктивные особенности

Печка в бане
Для равномерного распределения тепла в парной топка имеет уникальное устройство при равномерном распределении тепла. При нагревании парной до рабочего состояния печь для бань Везувий потребляет минимально возможное количество твёрдого топлива. В большинстве случаев, если помещение парной утеплено по всем правилам и не имеет брака при строительстве, печи Везувий прогревают парилку объёмом 20- 25 м³ до рабочего состояния за 1час. Обслуживание печи Везувий происходит не в парной, а из соседнего помещения. Все печи Везувий оснащены резервуаром закладки камней.

Камни помещаются между топкой печи для бани Везувий и стальным кожухом. Вес нагреваемых камней может доходить до 60 кг.

Стенки для долгого срока службы покрыты кремне-органическим составом. Что в условиях высокой влажности и температур, имеет большое значение. Печи бань Везувий с лёгкостью выдерживают многократный перепад температур.

На выбор покупателя предлагаются следующие модели от компании Везувий.

  • Русский пар;
  • Премиум;
  • Скиф;
  • Русич;
  • Элит;
  • Президент;
  • Классик.

Все агрегаты обладают хорошими эксплуатационными характеристиками.

  • Специальная конструкционная сталь, не деформируется при перепадах температур.
  • Большая вместимость каменки. Они вентилируются конвекционным методом.
  • Дымоход устроен таким образом, что испытывает минимальную нагрузку. Высокий КПД при нагреве воздуха в парной и камней.
  • При отсутствии острых углов в конструкции обеспечивается высокая безопасность при эксплуатации.
  • Колосник и дверца выполнены из чугуна. Литьё дверок оригинальное. Также дверцы топок оборудованы жаропрочным стеклом.
  • Вся продукция фирмы изготовителя Везувий прошла сертификацию и имеет подтверждение о безопасности.

Плюсы и минусы

Виды печей Везувий
Преимуществом печи для бани Везувий, несомненно, является современный дизайн. Некоторые внутренние узлы изготавливаются в Финляндии. Достоинством является и разные модели кожухов.

Эта компания предлагает модели в разных ценовых категориях.

К минусам можно отнести ненадлежащий контроль качества. Много негативных отзывов связано как раз с производственным браком.

А в целом все счастливые владельцы печи для бани Везувий, дают хорошие отзывы, считая, что эти печи универсальны и прекрасно себя показали в эксплуатации. На сайтах этой компании можно всегда ознакомиться не только с внешним видом печи, но лучше узнать подробные эксплуатационные характеристики.

Виды печей для бани фирмы Везувий

Компания выпускается 11 видов печей для бань и саун:

  • Классик;
  • Вертикаль;
  • Оптимум;
  • Русский пар;
  • Президент;
  • Русичъ;
  • Лава;
  • Премиум;
  • Элит;
  • Легенда;
  • Скиф.

В названии каждой модели имеется несколько букв, которые указывают на основные характеристики модели:

  • Буква «В» — печь имеет выносной топливный канал, позволяющий растапливать ее из смежного помещения.
  • Буква «Т» — указывает на наличие в конструкции печи теплообменника.
  • Буква «Ч» — модель имеет чугунную дверцу.
  • «С» — дверца печки оснащена прочным огнеупорным стеклом, позволяющим наблюдать за процессом горения. Присутствует функция «чистое стекло».
  • «К» — печь оборудована каменкой открытого типа в виде крупной сетки из нержавеющей стали или чугуна.
  • «Б» — установлен бак для жидкости.
  • Сочетание букв «КВ» — печиконвекционно-вентилируемая конструкция.
  • «Н» — процент хрома в составе нержавеющей стали составляет не менее 18%.

Коллекции бренда

Одно из основных преимуществ продукции компании — ее многообразие. Под этим брендом выпускаются более десяти серий печей. Список самых популярных серий:

  • Скиф
  • Русичъ
  • Лава
  • Премиум
  • Оптимум
  • Легенда
  • Сенсация
  • Ураган

Инженеры и дизайнеры компании не останавливаются на достигнутом — все линейки постоянно пополняются новыми интересными моделями. Кроме того, ведутся разработки устройств, которые войдут в новые серии.

Серии бренда и их краткое описание

Отечественный производитель «Литком» поставляет чугунные печи на российский рынок с 2004 года.

За это время потребителям посчастливилось узнать о нескольких сериях:

  • «Премиум». Модели создают эффект традиционной русской бани. Облицовка выполнена из горного камня — талькохлорита. Топка великолепно прогревает банное помещение, удерживая тепло достаточно долгое время. Изготовлена из стали толщиной 5 мм;
  • «Русский пар». Завоевала популярность своим легким и бархатистым паром. Верхняя часть оснащена каменкой, которая способна вместить до 60 кг камней. Они быстро нагреваются, за короткий промежуток времени распределяют тепло по всем банным помещениям. Стильный дизайн подчеркивает интерьер бани;
  • «Лава». Отличается мощностью. Топка изготовлена из конструкционной стали, поэтому максимально быстро прогревает парильню. Человек может регулировать температурный режим. Камни нагреваются до 350 градусов, долго сохраняют тепло;
  • «Русичъ». Это дровяные модели, которые наполняют баню расслабляющим теплом за короткое время. Оснащаются каменками открытого типа. Отличаются хорошими техническими параметрами, классическим дизайном и невысокой стоимостью;
  • «Скиф». Изготавливается из прочного металла, функционирует на твердом топливе. Основная функция печи — моментальное отопление парильни и смежных комнат. Отсек из металла способен вместить более 200 кг булыжников;
  • «Оптимум». Печь изготовлена из металла, имеет низкую стоимость. Пригодна для использования в помещениях с площадью от 6 до 14 квадратных метров. Простая конструкция состоит из корзинки для камней, чугунной дверцы и топки выносного типа;
  • «Ураган». Долговечная модель, оснащенная закрытой каменкой. Она позволяет любителям бани попариться от души. Прекрасно прогревает все помещения, очень долго удерживает тепло. Считается самой популярной печкой;
  • «Легенда». Изготавливаются из прочного чугуна. Используются в помещениях с площадью от 10 до 30 квадратных метров. Толщина металла 12 мм, поэтому печь является самым долговечным и качественным представителем «Везувий».

ОБРАТИТЕ ВНИМАНИЕ!Несмотря на различия во внешнем виде и технических параметрах, все печи отлично выдерживают неблагоприятные воздействия из окружающей среды, выносливы и отлично справляются со своими обязанностями.3

Основные характеристики печей серии Легенда.

Печь легенда 22 в разрезе
Печь легенда 22 в разрезеБанные печи серии Легенда по объемам разбиты на четыре группы:

  1. Легенда 12 — от 6 до 14 м3
  2. Легенда 16 — от 8 до 18 м3
  3. Легенда 22 — от 12 до 24 м3
  4. Легенда 28 — от 14 до 30 м3

Все группы отличаются только габаритами печей. Ни системой дымовых заслонок или еще каких-либо конструктивных изменений, а просто размерами. Печь создана по полной классике. Три части печи закручены между собой на болты. Между частями керамический шнур, и жаростойкий герметик.

Система подачи кислорода регулируется зольником и в некоторых случаях —  дверками. Допустим, на дверках под номером 205 и 224 есть поддувальные заслонки, благодаря которым осуществляется псевдосистема чистого стекла и регулирование подачи кислорода.

Печь легенда стандарт
Серия легенда стандартТакже есть разграничение по сеткам. В серии «легенда ковка», серия выполнена  с элементами ковки, также в ней собраны самые интересные дверцы. А в более дешевой серии (стандарт) дверцы обычные.  Так компания разграничила по факту одни и те же печи, без особых изменений, на премиальные и эконом.

Справедливо это? Думаю, что нет. По факту, если вы хотите себе большое стекло или герметично закрывающуюся дверцу, вы обязаны переплачивать за кованую сетку, покрашенную бронзовой краской.

Как я писал раннее, система дымового зуба в банных печах «легенда»- примитивна. На деле, это обычная выгнутая пластина, благодаря которой неотработанные газы немного задерживаются в камере перед выходом из печи. Проще говоря, о сложной системе, которая установлена на печах Ферингер или довольно неплохих системах компании Теплодар, тут речь  не идет.  Но бесспорный плюс простоты такого зуба — чистка дымохода. Вы сдвигаете этот зуб в сторону, или вовсе снимаете его и получаете прямой выход к дымоходу.

Печи серии Ураган для русской бани.

печь везувий Ураган
Печи серии Ураган являются обычными легендами, на которые поставили металлический короб, прикрепили дверцу и сделали сетку повыше.  На этом отличие от Легенды заканчивается.

Серия появилась из-за повышения популярности к закрытым каменкам. Но компания не стала заморачиваться проектированием новой печи, а решила немного модернизировать проверенную линейку. Добились они желаемого? Да. Большинство дилеров данной печи позиционируют ее как идеальный вариант для русской бани, хотя таким она не является. Для классической паровой русской бани необходимо изолирование нагревательного элемента, то есть топка должна быть окружена камнями и закрыта, как минимум, металлическим листом.  Благодаря такой изоляции камень в каменке достигает максимальных температур, а парная никогда не будет пересушена.




А что получается на деле? Максимально она подходит для русской высокотемпературной, но ни как ни для паровой. Стенки топки открыты, а это означает, что весь жар, исходящий от топки, будет стремиться в помещение. Да и короб на той же 16 вмещает всего-навсего килограммов 30. Труба, проходящая через короб, съедает полезное место и так в маленькой каменке. Да, соглашусь, что в этой каменке камень хорошо разогревается, Но! его мало.

Сама же каменка спроектирована не удобно. Банально Вы без перчатки ее не откроете. В русском паре (металлическая печь, о которой поговорим позже) для открытия дверцы мы использовали черпак, но в Урагане она размещена под углом, и такой лайфхак не подойдет.

Печей серии сенсация и премиум.

Печь везувий сенсация
Печь везувий сенсацияКогда я первый раз увидел сенсацию, я про себя ее назвал Термозувий. Это этакий гибрид печей компании ТМФ (старый Термофор) и Везувий. По факту они взяли чугунную печь и засунули ее в закрытый металлический кожух. Что мы получили? Мы получили маленькую загрузку камней, и при этом много открытого раскаленного металла — идеальный вариант для финской сауны.

Печь серии премиум — та же сенсация, но облицована плиткой из змеевика, талькохлорита и песчанника.

Характеристика «Русич»

Например, модельный ряд «Русич» вобрал в себя опыт многих специалистов в области отопительной техники, поэтому совмещает в себе высокую производительность и современный дизайн.

Печи для бани Везувий: эксплуатация, установка и уход. Как установить печь везувий в баню своими руками

Печь «Везувий Русич», судя по отзывам, является самой скоростной по прогреву бани. Все модели оснащены объемной вентилируемой каменкой открытого типа – именно такая особенность дает возможность нагревать камни сразу же с четырех сторон в очень короткий промежуток времени. Вес камней – 40кг. Оснащены эти печи наружным кожухом-конвектором. Именно он способствует ускорению процесса нагревания камней благодаря образованию в парилке достаточно мощного конвекционного потока. Печи для бани «Везувий Русич» по отзывам являются не только очень быстрыми, но и достаточно надежными, поэтому спокойно могут прослужить несколько десятков лет.

Технические характеристики оборудования

Максимальная температура нагрева печей Везувий – 1200 градусов

Печка от бренда Везувий отличается системой труб, касающихся участков топки. Они размещены так, чтобы при всасывании с пола холодные воздушные массы поднимались вверх и нагревались. Производитель выпускает продукцию со следующими характеристиками:

  • толщина стенок в зависимости от зоны печи – от 8 до 12 мм;
  • нагрев воздуха – от 60 до 150 градусов;
  • длительное горение – от 7 до 8 часов после прогрева;
  • производительность – небольшой агрегат способен пропустить 4,5 м3 воздуха за минуту;
  • различный объем парилки – от 6 до 50 м3;
  • объем топочной камеры – от 14 до 30 м2;
  • максимальная температура нагрева изделия – 1200 градусов;
  • стандартный диаметр дымоотвода – 115 мм;
  • глубина тоннеля топки – 290 мм.

Модели имеют округлую форму, что способствует равномерному распределению тепла по комнате. Цельносварной наружный кожух из пластин скрепляется болтами. Для качественного прогревания камней используется наружная сетка или дверца. Гарантия изготовителя на весь ассортимент печей составляет 35 лет.

Сталь или чугун?

Все модели разделены на две большие группы:

  • Стальные печи для бани и сауны
  • Чугунные печи для бани и сауны

Рассмотрим подробнее наиболее востребованные печи из обеих категорий.

Везувий Оптимум (перейти)

Печь для бани Везувий Оптимум (ДТ-3)

Начальная бюджетная линейка – самая доступная. В «Оптимуме» всего две модели. Отличаются они лишь одним параметром – расположением топки печи. Модель ДТ-3 топится из смежного помещения, в то время как ДТ-3 б/в (без выноса) – из парной.

Кому подойдет: любителям попариться не чаще 1 раза в неделю, причем исключительно в летний сезон.

Объем парных: до 14 куб.м.

Материал: сталь 09Г2С толщиной 5 мм – по всему периметру.

Баня или сауна: ближе к сауне, так как камни не очень горячие, а, следовательно – пар будет крупнофракционным.

Везувий Скиф (перейти)

Печь для бани Везувий СкифЛинейка, которая пользуется особой популярностью. В этой серии представлены печи-сетки с увеличенной толщиной топки и чугунными элементами.

Кому подойдет: дачнику, приезжающему на участок «в сезон» и желающему парится 1 раз в неделю.

Объем парных: внутри модельного ряда «Скиф» 5 линеек разной мощности – от минимальных 6 куб.м до максимальных 40 куб.м.

Материал: сталь 09Г2С с увеличенной толщиной до 8 мм; чугунные зуб-отбойник и колосниковая решетка.

Баня или сауна: ближе к сауне – камни не нагреваются сильно, поэтому при поддаче воды пар получается крупнофракционный.

Рекомендуем посмотреть подробный обзор на банную печь линейки Везувий Скиф.

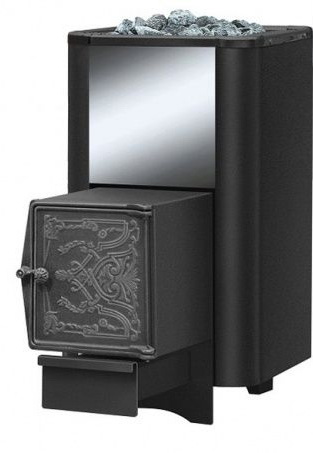

Везувий Русичъ (перейти)

Печь для бани Везувий РусичъСтальные печи для сауны линейки «Русичъ» по конструкции похожи на «Скиф». Различие всего лишь одно – «Русичъ» имеет конвекционный металлический кожух вместо сетки-каменки.

Кому подойдет: все тому же дачнику, любящему проводить на даче лето (появляясь зимой по случаю) и который предпочитает в бане греться и мыться, практически не орудуя веником. Эксплуатировать печь также рекомендуется не чаще 1 раза в неделю.

Объем парных: внутри модельного ряда «Русичъ» 4 линейки разной мощности – от минимальных 6 куб.м до максимальных 30 куб.м.

Материал: сталь 09Г2С с максимальной толщиной 8 мм; чугунные зуб-отбойник и колосниковая решетка.

Везувий Лава (перейти)

Печь для бани Везувий Лава

Еще одна печь для сауны. Отличается от печей «Русичъ» круглой формой кожуха (у «Русича» она прямоугольная, повторяющая форму топки) и внешним видом – заметен дизайнерский подход к созданию модели. «Лава» напоминает бочку, обтянутую коваными кольцами.

Кому подойдет: тому, кто приезжает на дачу, преимущественно, летом, имеет определенные эстетические запросы и в парной предпочитает греться, практически, не пользуясь веником. Частота эксплуатации печи – 1 раз в неделю.

Объем парных: внутри модельного ряда «Лава» 4 линейки разной мощности – от минимальных 6 куб.м до максимальных 30 куб.м.

Материал: сталь 09Г2С с максимальной толщиной 8 мм; чугунные зуб-отбойник и колосниковая решетка.

Преимущества серии «Легенда» Везувий

  • Простота в эксплуатации и обслуживании
  • Долгий гарантийный срок — 30 (!) лет
  • Высокая производительность при экономном расходе топлива
  • На 100% герметичная конструкция топки
  • Разумная цена

Долговечность

Чугун – материал, который при высокой температуре не деформируется, поэтому оборудование эксплуатируется больше 30 лет. Цельные прямоугольные колосники находятся рядом и при нагреве не растрескиваются. Печка не подвергается коррозии, поэтому не требует термостойкого окрашивания или антикоррозийной обработки.

Универсальность

Владелец бани, сауны, теплицы или мастерской может установить печку с хорошей теплоотдачей. Оборудование отличается простотой эксплуатации, вместительной топкой для дров. Для бань подойдет закрытый тип каменки, позволяющий генерировать влажный пар.

Бак для воды в комплекте с печью не поставляется, но изготовитель предлагает приобрести котел Везувий на 55-125 литров.

Для дачи или загородного дома временного проживания можно не приобретать варочное оборудование. Для приготовления пищи подойдет верхняя горизонтальная поверхность агрегата. Единственное условие – использование правильной посуды. С печками совместима чугунная утварь, которая равномерно прогревается, сохраняет вкус продуктов и удерживает их теплыми на протяжении нескольких часов.

Печь способна обогревать помещение 100-150 кубометров

Технология принудительной конвекции обеспечивает быстрый прогрев комнат. За счет системы каналов воздухообмен ускоряется – каменка способна работать в помещениях объемом 100-150 кубометров.

В емкость для камней может поместиться до 60 кг. Материал укладывается в отсек между кожухом и топкой, нагревается до 400 градусов и дает хороший пар. Поддувало и рабочая зона имеют особую конфигурацию – аппарат после одной закладки топлива работает 2-3 часа.

Поддувало выполнено как патрубок, врезанный в люк загрузки, за счет чего реализуется однодверная система. Это позволяет быстрее разжигать печь и чистить золу.

Кремнийорганическая защита корпуса исключает его деформацию и ржавление под воздействием влаги, высокой температуры.

В топку можно закладывать только дрова, кору, щепки и стружку. При использовании угля корпус перегревается, сварные стыки трескаются.

Простота монтажа

Печь для бани Везувий чугунная продается в полной сборке, ее просто ставят в помещении. Для организации камина в мастерской или дачном доме изделия обкладывают кирпичом, оставляя отверстия сбоку для отвода теплого воздуха. Перед монтажом устройства оборудуется дымоход.

Возможность приготовления пищи

Для дачи или загородного дома временного проживания можно не приобретать варочное оборудование. Для приготовления пищи подойдет верхняя горизонтальная поверхность агрегата. Единственное условие – использование правильной посуды. С печками совместима чугунная утварь, которая равномерно прогревается, сохраняет вкус продуктов и удерживает их теплыми на протяжении нескольких часов.

Эффективность и экономичность

Печи для бани Везувий: эксплуатация, установка и уход. Как установить печь везувий в баню своими руками
Печь способна обогревать помещение 100-150 кубометров

Технология принудительной конвекции обеспечивает быстрый прогрев комнат. За счет системы каналов воздухообмен ускоряется – каменка способна работать в помещениях объемом 100-150 кубометров.

В емкость для камней может поместиться до 60 кг. Материал укладывается в отсек между кожухом и топкой, нагревается до 400 градусов и дает хороший пар. Поддувало и рабочая зона имеют особую конфигурацию – аппарат после одной закладки топлива работает 2-3 часа.

Поддувало выполнено как патрубок, врезанный в люк загрузки, за счет чего реализуется однодверная система. Это позволяет быстрее разжигать печь и чистить золу.

Кремнийорганическая защита корпуса исключает его деформацию и ржавление под воздействием влаги, высокой температуры.

В топку можно закладывать только дрова, кору, щепки и стружку. При использовании угля корпус перегревается, сварные стыки трескаются.

Баки для воды «Везувий»

В основной комплектации печи «Везувий» не оборудованы баками для воды. Но вы можете выбрать любой из тех, которые есть на производстве. «Везувий» выпускает различные баки:

  • Прямоугольные баки на трубу (емкостью 55 и 80 литров) и прямоугольные навесные баки (60, 80, 110 и 125 литров).Прямоугольные баки на трубу {amp}quot;Везувий{amp}quot;
    Прямоугольные баки на трубу «Везувий»
    Все они сварены из листовой матовой нержавейки толщиной 1 мм. Штуцера G3/4 расположены на дне или по бокам.
  • Овальные баки на трубу (55 и 80 литров), контурные овальные баки вертикальные и горизонтальные (60 и 90 литров) из зеркальной нержавеющей стали 1 или 0,5 мм.Овальные баки на трубу {amp}quot;Везувий{amp}quot;
    Овальные баки на трубу «Везувий»Навесные овальные баки {amp}quot;Везувий{amp}quot; из зеркальной нержавейки
    Навесные овальные баки «Везувий» из зеркальной нержавейки
    Есть заливное отверстие и штуцера G3/4, расположенные сбоку.
  • Теплообменники круглые (объемом 6 и 12 литров) и плоский. Выполнены они из нержавеющей стали толщиной 1 или 0,5мм, два штуцера G3/4 для подключения к системе отопления или водоснабжению.

Наиболее распространенные модели

Среди любителей попариться немалым спросом пользуется печь для бани Везувий, успешно зарекомендовавшая себя на российском и других рынках. Для многих покупателей выбор данной марки становится очевиден, после того, как они ознакомятся с особенностями и преимуществами изделия.

позаботилась о том, чтобы конструкции были эффективными, производительными, эксплуатировались корректно и прогнозируемо, отвечали всем требованиям безопасности.

Печи для бани Везувий: эксплуатация, установка и уход. Как установить печь везувий в баню своими руками

Печь «Везувий Легенда» Отопительные печи «Везувий» представляют собой цельносварной прибор, отдельные из моделей работают в конвекционном режиме. Модельный ряд изделий из года в год расширяется за счет усовершенствованных модификаций. Сегодня линейка современных отопительных печей «Везувий» для банных помещений представлена такими моделями:

  1. «Легенда» — тяжеловесная чугунная конструкция из особого сплава;
  2. «Скиф» — изготовлена из конструкционной стали;
  3. «Ураган» — чугунная модель;
  4. «Везувий вертикаль» — материал печи: сталь;
  5. «Русский пар» — из конструкционной стали;
  6. «Везувий Элит» — стальная конструкция.
    1. Семейство печей данного производителя имеет свои особенности и отличия.

Основные преимущества моделей

Печи для бани Везувий: эксплуатация, установка и уход. Как установить печь везувий в баню своими руками

Печь «Везувий Ураган» При внешнем осмотре приборов отмечается отсутствие углов наружного кожуха. Эта характерная особенность выделяет конструкцию и делает ее узнаваемой. Изготовитель наделил изделия округлой формой для более равномерного распределения тепла. Наиболее очевидные преимущества печей:

  • КПД достигает 80%;
  • Отмечается умеренный расход топлива;
  • Изделия компактны и эргономичны;
  • Отдельные модели работают в режиме самоочищения дверного стекла от сажи и копоти;
  • Отмечается удобное пользование заслонками;
  • Все модели имеют оптимальное соотношение цена – качество;
  • Длительный эксплуатационный ресурс печей за счет увеличенной толщины металла.
  • Грамотно подобранный металл, способный выдержать высокий жар и многократный перепад температур;
  • Аккуратная сборка и привлекательный внешний вид приборов.

ТОП- лучших чугунных печей для бани «Везувий»

Далее будут рассмотрены популярные модели, их особенности, преимущества и недостатки, а также технические характеристики. Подробное изучение ярких представителей «Везувий» позволят любителю русской баньки подобрать для себя наилучший вариант.

ЛЕГЕНДА СТАНДАРТ 16 (ДТ-4С)

Это уникальная модель, не имеющая аналогов на российском рынке. Печь сочетает в себе все плюсы металлических конструкций 1
и установок из конструированного кирпича.

Вместительный кожух в паре с камнями прогревает помещения до 350 градусов.

Дополнительно каменные элементы служат защитой от ИК-излучения.

Общие характеристики:

  • печь имеет отапливаемый объем 18 м3;
  • мощность — 16 кВт;
  • относится к закрытому типу;
  • диаметр дымохода — 12 см, подключение к нему — верхнее;
  • оснащена дымоходом и зольным ящиком;
  • работает на твердом топливе — дровах;
  • размеры (Ш/В/Г) — 56х70х69 см;
  • вес — 117 кг.

Достоинства:

  • изготовлена из высокопрочного чугуна;
  • дверца выполнена из качественного, ударопрочного стекла;
  • способна выдержать вес камней до 120 кг;
  • экономичный расход топлива, за счет равномерного прогревания помещений;
  • привлекательный внешний вид;
  • легкость очистки от золы;
  • доступная цена — от 22 000 рублей.

Недостатки:

  • массивность;
  • требует регулярного очищения от сажи.

ЛЕГЕНДА КОВКА 16 (217)

Конструкция состоит из трех элементов, имеющих толщину материала 12 мм. Керамический шнур способен выдавать рабочую 2
температуру до 1200 градусов.

Детали фиксируются между собой прочными болтами, что гарантирует безопасность человеку во время эксплуатации печи.

Технические характеристики:

  • отапливаемый объем — 18 м3;
  • относится к закрытому типу;
  • оснащена дымоходом и ящиком для золы;
  • функционирует на дровах;
  • изготовлена из чугуна, а дверца — из стекла;
  • диаметр дымохода — 12 см;
  • размеры — 56х62х76 см;
  • вес — 110 кг.

Достоинства:

  • вмещает камни с общим весом 120 кг;
  • каждая деталь выполнена из высококачественного материала;
  • долговечность, прочность, практичность;
  • безопасность использования;
  • легкий доступ к ящику для золы;
  • красивый дизайн.

Недостатки:

  • конструкцию сложно переставить в другое место из-за массивности;
  • не каждый потребитель может позволить себе такую модель. Стартовая цена — 30 000 рублей.

ЛЕГЕНДА СТАНДАРТ 16 ДТ-4 Б/В

Прочная и долговечная модель. Печь-каменка прослужит любителю русской бани 30 лет. Главное преимущество — герметичное 3
соединение всех элементов конструкции.

Процесс горения можно контролировать выдвижным зольным ящиком.

Технические характеристики:

  • отапливаемый объем — 18 м3;
  • оснащена дымоходом диаметром 12 см, ящиком для золы;
  • относится к закрытому типу;
  • функционирует на дровах;
  • все элементы конструкции изготовлены из чугуна;
  • размеры — 56х62х56 см;
  • вес — 120 кг.

Достоинства:

  • благодаря возможности загружать камни с общим весом 120 кг, печка быстро нагревается и равномерно распределяет тепло по всей площади бани;
  • достаточно долго поддерживает заданную температуру;
  • обладает высшим уровнем прочности и устойчивости к негативным внешним воздействиям;
  • долговечна и привлекательна;
  • стоимость доступна для приобретения каждому человеку. Стартует ценник от 20 000 рублей.

Недостатки:

  • как и другие модели, данная печь имеет немалый вес. Поэтому ее сложно переместить одному пользователю;
  • требует очистки дымохода и остальных элементов конструкции.

ЛЕГЕНДА КОВКА 22 (224)

Имеет неоспоримое преимущество — наличие герметичной, самоохлаждаемой дверцы. Жаропрочное стекло оборудовано 4
конвекционно-вентилируемым кожухом, системой самоочистки.

Топочный тоннель позволяет топить печь из соседнего помещения, которое является смежным с парильной.

Основные параметры:

  • отапливаемый объем — 24 м3;
  • относится к закрытому типу;
  • оснащена дымоходом с диаметром 12 см и ящиком для золы;
  • толщина стенок топки составляет 1, 2 см;
  • топится дровами;
  • все элементы изготовлены из чугуна, а дверца — из стекла;
  • габариты — 67х66х90 см;
  • вес — 140 кг.

Достоинства:

  • имеет большую вместимость камней с общим весом 180 кг;
  • стекло не подвержено деформации, не портится под воздействием высоких температур;
  • конструкция обладает высшим уровнем прочности и долговечности;
  • привлекательный внешний вид. Украшена декоративными коваными элементами;
  • нагревается за короткий промежуток времени, равномерно отдавая тепло;
  • хорошая устойчивость на любом типе напольной поверхности.

Недостатки:

  • высокая стоимость — от 33 000 рублей;
  • требует профессиональной установки.

ЛЕГЕНДА КОВКА 16 (270)

Печка отлита из специального сплава чугуна, выдерживающего максимальные температурные перепады. Корпус остается 5
целым и не лопается.

Декоративные элементы изготовлены из металлической текстурированной полосы, окрашенной термостойкой краской, патиной «Бронза».

Технические параметры:

  • отапливаемый объем — 18 м3;
  • имеется дымоход и ящик для золы;
  • изготовлена из чугуна, дверца выполнена из стекла;
  • требует для работы дрова;
  • размеры — 56х70х69 см;
  • вес — 98 кг.

Достоинства:

  • верхнее подключение к дымоходу позволяет без труда выполнить монтажные работы;
  • материал изготовления влияет на долговечность и прочность конструкции;
  • можно загрузить камни общим весом 120 кг;
  • отлично экономит расход топлива, при этом обеспечивает баню горячим воздухом на протяжении длительного времени;
  • привлекательный внешний вид позволяет печке подстроиться под любой интерьер баньки;
  • доступная цена — от 25 000 рублей.

Недостатки:

  • требует регулярной очистки элементов от сажи;
  • не пригодна для установки в слишком маленькие парилки.

Везувий Легенда Ретро 24 (ДТ-4)

Чугунная печь для бани закрытого типа, с чугунной топкой и стеклянной дверцей. Выкрашена черной термостойкой краской.

Толщина стенок топки составляет 10 мм. Мощность печи оценивается в 12 кВт, способна обогреть до 26 кубических метров.

Допускается размещение устройства таким образом, чтобы проводить топку из смежного помещения.

Крепление дверцы к топочному тоннелю – болтовое, поэтому при необходимости можно ее снять и заменить.

Стык тоннеля и топки обработан термостойким герметиком, предупреждающим проникновение дыма в предбанник.

Дымоход с диаметром 12 сантиметров, размещается сверху печи. В комплектацию входит ящик для золы, у которого нет задней стенки, что облегчает процесс чистки.

Одной закладки дровяного топлива хватает на три-четыре часа горения. В документации производитель указывает десятилетний срок эксплуатации.

Основные характеристики:

  1. Какой объем отапливает — 26 м3.
  2. Мощность — 12 кВт.
  3. Корпус — чугунный.
  4. Размеры — 60.5x37x82.5 см.
  5. Вес — 95 кг.

Плюсы

  • компактные размеры;
  • толщина стенок составляет 1 см;
  • удобная регулировка тяги.

Минусы

  • не выявлено.

Везувий РУСИЧЪ АНТРАЦИТ 22 (ДТ-4)

Дровяная печь для бани закрытого типа с корпусом и топкой из чугуна. Мощность устройства оценивается в 9 кВт, подходит для обогрева до 14 кубических метров. Модель отличается красивым внешним видом и достаточной компактностью.

Корпус выкрашен черной термостойкой краской, на дверцу нанесена патина «Бронза«. Толщина стенок топки составляет 8 мм.

Дымоход стандартный, диаметром 11,5 сантиметров, с установкой сверху. Одной закладки дров хватает на пять часов горения.

Воздух нагревается до 70-90 градусов всего полчаса. За счет тления печь долгое время поддерживает тепло. Уровень пламени можно регулировать. В комплектацию входит удобный ящик для золы.

Каменка закрытого типа способна разместить до 40 килограммов камней. Топочный тоннель длиной 20 сантиметров. Печь можно топить из смежного помещения.

Основные характеристики:

  1. Какой объем отапливает — 14 м3.
  2. Мощность — 9 кВт.
  3. Корпус — чугунный.
  4. Размеры — 73x56x69.5 см.
  5. Вес — 98 кг.

Плюсы

  • корпус и топка из чугуна;
  • экономичный расход топлива;
  • быстрый и равномерный нагрев.

Минусы

  • нельзя разместить в парной.

Везувий ПК-01 (270)

Чугунная напольная печь для бани мощностью обогрева в 8 кВт. Справляется с объемом в 120 кубических метров.

Толщина стенок составляет 12 мм.

Дверца так же выполнена из чугуна, обладает окошком из жаростойкого стекла, открывается на 90 градусов.

Одной закладки дров хватает на 6-8 часов. Есть поддувальная дверь, с помощью которой можно регулировать горение топлива.

Дымоход диаметром 11,5 сантиметров расположен сверху. В комплектацию входят ящик для золы и варочная панель.

Дно топки создано из трех чугунных решеток. Быстро нагревает помещение, равномерно распределяя тепло и долго его поддерживая. Дополнительно можно подключить электрический вентилятор, обеспечивающий ускоренное отопление.

Основные характеристики:

  1. Какой объем отапливает — 120 м3.
  2. Мощность — 8 кВт.
  3. Корпус — чугунный.
  4. Размеры — 48.50×61.50×50.50 см.
  5. Вес — 98 кг.

Плюсы

  • быстрый и равномерный нагрев;
  • чугунный корпус;
  • варочная панель в комплекте.

Минусы

  • при растопке нужно держать дверцу открытой.

Везувий Триумф 180

Дровяная печь для бани с корпусом из нержавеющей стали. Мощность устройства оценивается в 9 кВт, подходит для обогрева до 150 кубических метров.

Есть подключение к водяному контуру, что позволяет обеспечить отопление по всему дому за счет циркуляции теплой воды.

Есть чугунная варочная плита в количестве одной штуки. Болтовое соединение двух частей корпуса обеспечивает стопроцентную безопасность при использовании.

Дымоход стандартный, диаметром 11,5 сантиметров, с установкой сверху. Одной закладки дров хватает на пять часов горения. За счет тления печь долгое время поддерживает тепло. Уровень пламени можно регулировать.

Есть система «чистое стекло» — дверца изготовлена из чугуна с окошком из жаростойкого стекла.

В комплектацию входит удобный ящик для золы.

Основные характеристики:

  1. Какой объем отапливает — 150 м3.
  2. Мощность — 9 кВт.
  3. Корпус — стальной.
  4. Размеры — 43.40×81.30×50 см.
  5. Вес — 107 кг.

Плюсы

  • надежный корпус, устойчивый к царапинам;
  • экономичный расход топлива;
  • быстрый прогрев помещений за счет водного контура.

Минусы

  • не обнаружено.

Везувий ПК-01 (220)

Дровяная печь для бани закрытого типа с корпусом из нержавеющей стали. Мощность устройства оценивается в 9 кВт, подходит для обогрева до 150 кубических метров.

Модель отличается красивым внешним видом с боковыми керамическими вставками и достаточной компактностью.

Дымоход стандартный, диаметром 11,5 сантиметров, с установкой сверху. Одной закладки дров хватает на пять часов горения.

Дно топки — колосниковая чугунная решетка. За счет тления печь долгое время поддерживает тепло.

Уровень пламени можно регулировать. Оснащена двумя дверцами — для топки с жаростойким стеклянным окошком и поддувальная.

Обе выполнены из чугуна.

Есть система «чистое стекло». В комплектацию входит удобный ящик для золы.

Основные характеристики:

  1. Какой объем отапливает — 150 м3.
  2. Мощность — 9 кВт.
  3. Корпус — стальной.
  4. Размеры — 73.40×84.30×52.80 см.
  5. Вес — 115 кг.

Плюсы

  • удобная регулировка тяги;
  • красивый дизайн;
  • отличная мощность.

Минусы

  • на среднем поддуве может оказаться прожорливой в плане топлива.

Как правильно установить печь в бане: схема и пошаговая инструкция монтажа банной печки.

Правильно подобранная банная печка – залог получения хорошего пара и долгого срока службы. При этом важно не просто купить надежную и производительную модель, но и обеспечить грамотный монтаж. Ниже мы определим основные этапы установки печи в бане и представим пошаговую инструкцию. Рассмотрим все факторы: месторасположение, тип фундамента, расстояние до стен и прочих объектов в помещении.

Как устанавливать печь?

Установка печи «Везувий» начинается с укладки основания. Как правило, для этого применятся красный кирпич. Высота основания должна быть не менее 6 см. Также необходимо позаботиться о дымоходе. В данном случае оценивается материал перекрытия. Все пожароопасные предметы должны находиться на безопасном расстоянии от печи. Иногда специалисты устанавливают перегородки рядом с камерой. В месте подсоединения дымохода монтируется теплоизоляционный фартук.

печь везувий

Установка печи Везувий

Монтаж печи – самое ответственное мероприятие. Оборудование взаимодействует с горючими материалами в помещении. При монтаже должны строго соблюдаться нормы пожарной безопасности. Но перед тем как описать процесс монтажа, несколько слов стоит сказать о выборе модели.
Чугунная печь для бани Везувий
Рынок предлагает установку металлических обогревателей в баню и каменных. Металлические модели выигрывают своей практичностью и безопасностью. Выбор модели зависит от факторов:

  • объем парного помещения;
  • вид теплоизоляции;
  • площадь всей бани;
  • желаемые показатели температуры и влажности в парной;
  • время нагрева.

Внимание! Решив установить прибор самостоятельно, нужно внимательно ознакомиться с инструкцией производителя. В ней указаны особенности монтажа конкретной модели.Первым этапом готовят пол. Зону установки печи застилают металлическим листом, или монтируют кирпичную кладку. Отступы делают на 15-20 сантиметров со всех сторон. Верх застилают стальным листом или заливают цементную стяжку.

Печь устанавливают на поверхность, с соблюдением отступов. Они прописаны в инструкции по монтажу конкретной модели.

Важно! Расстояние от печи до потолка составляет 120 сантиметров, от отопительного прибора до перегородок не меньше 32 см.Сократить расстояние на несколько сантиметров возможно, если есть дополнительная защита в виде металлического листа.

Устанавливая печь, следует учитывать направление отопительной камеры. Модели компании «Везувий» могут предполагать закладку топлива из смежных помещений. Это условие осложняет установку, но дает больше преимуществ при эксплуатации печи.

Следующим этапом происходит установка навесного бака. Его устанавливают в смежном помещении, или, в соответствии с инструкцией, к конкретной модели печи.

Система теплообмена состоит из следующих деталей:

  • теплообменник;
  • штуцеры;
  • выносной бак;
  • элементы соединения.

В процессе установки системы теплообмена не стоит использовать гибкую пластиковую или резиновую подводку. Для того чтобы избежать замерзания воды в системе зимой, в нижнюю часть штуцера встраивают сливной кран.
Чугунная печь для бани Везувий
Последним этапом устанавливают трубу. Она должна быть не менее 5 метров. Стоит обратить внимание на трубу дымохода. Ее изготавливают из огнеупорных материалов. Высота трубы должна превышать уровень кровли ближайших домов.

Запускают печь только после тщательной проверки всех соединений и крепежей. При первом протапливании может ощущаться неприятный запах гари и продуктов химической промышленности. Это горят масла, попавшие в агрегат в процессе изготовления. Протапливать стоит в течение часа. За это время проверяют бак, систему теплообмена и другие части печи.

Теплообменник для печи Везувий

Теплообменник для печи «Везувий» выглядит как геометрическая емкость из нержавеющей стали. Толщина материала 1 мм. Он предназначен для прогрева воды в соседних с парной помещениях. К системам отопления и водоснабжения теплообменник крепят с помощью штуцера. Для предотвращения разгерметизации сварочных швов, перед запуском системы в теплообменник заливают воду.

К теплообменнику нельзя вплотную подводить пластиковые трубы. Материал не способен выдержать высокие температуры. Для бака используют металлическую гофрированную трубу.

Рекомендации по эксплуатации

Производитель оборудования для парных «Везувий» в инструкции к моделям прописывает рекомендации по эксплуатации прибора. С ними следует ознакомиться заранее, и строго им следовать. Это влияет на срок работы прибора и гарантийные обязательства компании. При работе с оборудованием компании запрещается:

  1. Применять в качестве топлива торф, кокс, газообразные и жидкие материалы. Это не соответствует правилам пожарной безопасности. Температура горения может превысить ту, на которую рассчитан прибор.
  2. Дрова не должны превышать допустимые размеры топки.
  3. Нельзя пользоваться прибором, если бак не заполнен водой.
  4. Устанавливать в жилых помещениях для отопления.
  5. Перекрывать дымоход можно только в том случае, когда огонь полностью погас.
  6. Нельзя выжигать сажу из дымового канала.
  7. Вносить изменения в первоначальную конструкцию печи.
    Чугунная печь для бани Везувий
    Важно! Для предотвращения разрушения чугуна, следует ознакомиться с правилами укладки камней. Поливать камни для парообразования можно с минимальным интервалом в 5 минут.

При соблюдении этих простых требований компания обязуется в течение всего гарантийного срока устранять все дефекты или безвозмездно заменить аппарат.

Принципы монтажа, подключения и безопасной эксплуатации

Варианты монтажа зависят только от выбора расположения обменника. Сложнее всего придется в том случае, если решено ставить его внутрь готовой печи, где он не планировался изначально. Под это придется разбирать корпус, делать отверстия

Гораздо проще воспользоваться навесной конструкцией или надеть змеевик, либо же «самовар» на дымоходную трубу.

Что касается труб, которые соединяют теплообменник с баком, то для самотечной конструкции важно соблюдать уклоны, а также помнить о том, что крепление труб не должно быть жестким – позвольте им свободно «ходить» при тепловом расширении.

Материал для труб – лучше всего медь, а соединения – латунь
Приобретая уплотнители, обращайте внимание на их способность выдерживать большие температуры.

Безопасность эксплуатации зависит от вашей памятливости. Главное не забывать о двух вещах:

  • покидая баню, нужно сливать всю воду из системы;
  • протопку не стоит начинать, не убедившись в том, что накопительный бак полон воды.

Если кирпичная печь с внутренним водяным контуром затоплена, а воду вовремя залить забыли, лучше не делать это, когда печь нагрета.

Важно также не допускать закипания жидкости в системе

Выкладываем печь из кирпича

Если вы обладаете кое-каким практическим опытом в строительстве кирпичных печей, попробуйте сложить капитальную банную печку своими руками. Предлагаем вариант печи-каменки габаритами 102 х 129 см, оборудованной баком на 170 литров и рассчитанной на обогрев бани площадью 12 м².

Чтобы возвести печку, показанную на чертеже, заготовьте комплект материалов:

  • полнотелый глиняный кирпич (красный) – 580 шт.;
  • шамотный камень марки ША-8 – 80 шт.;
  • колосники чугунные размером 30 х 25 см – 2 решетки;
  • дверца основная для загрузки дров – 210 х 250 мм;
  • дверка зольной камеры – 14 х 25 см;
  • заслонка дымовая – 320 х 450 мм;
  • дверца каменки – 51 х 42 см;
  • труба стальная диаметром 57 х 4 мм – 6.3 м;
  • железная полоса сечением 40 х 5 мм – 2 м;
  • то же, размером 80 х 10 мм – 2.5 м;
  • базальтовый картон, рубероид.

Также перед строительством нужно сварить бак–котел габаритами 102 х 77 х 25 см из листовой стали марки Ст20 толщиной не менее 3 мм. Технологию устройства железобетонного фундамента, приготовления раствора и печной кладки мы излагать не станем – она подробно описывается в инструкции по возведению камина.

Перейдем к постройке печи согласно представленным порядовкам:

  1. Нулевой и первый ряды укладываются в сплошную. Ярусы 2 и 3 формируют зольник, устанавливается поддувальная дверца.
  2. Ряд №4, перекрывающий дверку, — это дно топливной камеры, частично выкладываемое огнеупорными камнями с зазором 5 мм от красных кирпичей. Делается подрезка, вставляется колосниковая решетка и загрузочная дверца.
  3. При укладке ярусов 5—9 строятся стенки топливника. На 10-м ряду готовятся ячейки под трубы, порезанные на заготовки длиной 1050 мм. Эти детали укладываются в гнезда и уплотняются базальтовым картоном, устанавливается емкость для воды.
  4. С 11-го по 20-й ярус возводятся стенки печи вокруг бака. На 20-м ряду торец котла перекрывается двумя стальными полосами L = 35 см.
  5. На 21-м ряду устанавливается дверь каменки, продолжается кладка наружных стенок по схеме вплоть до 26-го яруса. Сверху дверцы кладем 2 полоски длиной 650 мм.
  6. На 27-м ряду начинает формироваться перекрытие печки. Делаются вырезы под укладку больших полос длиной 120 см. Кирпичи 28-го яруса перекрывают полость каменки, остается дымоходный проем.
  7. Задвижка газохода ставится на 28-м ряду, ярусы 29—32 окончательно формируют печной свод и переход к дымовой трубе.

Шесть перемычек в виде труб Ø57 мм служат опорами для будущего массива камней и одновременно являются конвективными нагревателями воздуха в сауне. Спустя 2—3 дня, когда раствор хорошенько просохнет, нужно устранить дефекты, загрузить каменку и начинать пробную растопку.

Заливка монолитной плитной основы


Алгоритм действий следующий:

После заливки бетонного состава до уровня чистового пола и дать застыть в течение 3 недель. После этого времени опалубку разбирают и производят обратную отсыпку – засыпают расстояние между основой и стенками котлована.

Если планируется установить кирпичную банную печь с топкой из предбанника, то монтаж основания происходит посредством его заглубления до границы промерзания почвы.

Разновидности устройств

Печь предоставляет несколько вариантов размещения теплообменников:

Змеевик или водяной контур – стальная конструкция, которая может располагаться как внутри печи, так и снаружи, например, между стенкой печи и кожухом. Применение его не ограничено металлическими печами – водяные контуры можно встраивать и в кирпичные.

Печи для бани Везувий: эксплуатация, установка и уход. Как установить печь везувий в баню своими руками

Форма и размер могут существенно варьироваться от простой С-образной, единожды изогнутой трубки со штуцерами, которая располагается внутри топливника, до водяной рубашки вокруг всего корпуса.

ВАЖНО! Правильное расположение металлической трубы внутри печи всегда таково, что открытое пламя ее не касается ни на одном участке. Следует помнить, что даже нержавейка подвергается окислению в пламени.. Большой бак, который касается стенок печи стенкой или днищем (или тем и другим) тоже можно счесть разновидностью теплообменника

Большой бак, который касается стенок печи стенкой или днищем (или тем и другим) тоже можно счесть разновидностью теплообменника.

К сведению! Отбирая у корпуса печи тепло для нагрева воды, вы сокращаете рабочую мощность печки.

А ведь в конструкции всех печей есть элемент, который в большинстве случаев (но не во всех!) становится причиной существенных теплопотерь – это дымоход, куда отправляются еще очень горячие печные газы (если в печи нет системы дымооборота).

Вторая разновидность теплообменников как раз пытается исправить этот недостаток. С этой целью вокруг трубы навешивается либо небольшой проточный бачок на 5-10 литров, сообщающийся с большим баком вне парилки, либо полноценный бак, откуда в моечную подается уже горячая вода. (В последнем случае возникает больше сложностей с креплением.)

Печи для бани Везувий: эксплуатация, установка и уход. Как установить печь везувий в баню своими руками

Печи для бани Везувий: эксплуатация, установка и уход. Как установить печь везувий в баню своими руками

Кстати! Внешний бак, помимо прочего выполняет еще и функции обогревателя помещения, в котором он установлен (предбанника или моечной).

Как правильно выбрать место для сборки

Традиционно парные – это деревянное строение с соответствующей отделкой. Прежде чем приступить к установке и монтажу железной печи в деревянной бане, важно правильно выбрать зону.

Критерии выбора точки опоры при строительстве

Придется учитывать материал изготовления отопительного прибора, его мощность, конструкцию топочной камеры и точку выхода дымоотвода (обычная высота до 1 метра от кровли до конечной точки дымоотводящей трубы). Следует помнить, что каменка должна находиться в безопасном для посетителей месте, чтобы никто не получил травмы. Также ключевым моментом является близость устройства к горючим поверхностям.


Существуют правила, которые обязательно учитываются при монтаже.

Как ставить печку в бане, на каком расстоянии от стены

Чтобы полностью предотвратить вероятность возгорания или менее опасные, но тоже негативные последствия от контакта с раскаленным металлом, топка должна находиться на расстоянии 1 м от других предметов. Но на практике это почти нереально, ведь столько свободного пространства в парилке или смежных с нею помещениях попросту нет.
Поэтому дерево и другие потенциально горючие поверхности облицовывают термостойкими материалами (обожженная глина, кирпич). Есть альтернатива – кладка участка – но она не во всех случаях оказывается удобной и заслуживающей реализации. Зато по выполнению теплоизоляции минимальная дистанция сократится с одного метра до 80 см. Удаленность перегородок и полок от источника тепла останется на уровне хотя бы 110 см.

Основание для установки

Любой современный нагревательный аппарат весит сравнительно немного, но добавьте сюда массу камней в сетке-кожухе, воды в резервуаре, загружаемых поленьев, кирпичной обкладки. В результате нагрузка, постоянно испытываемая полом, получается достаточно серьезной. Если топка стоит на четырех точечных ножках, со временем те могут продавить деревянное покрытие.

Если полы негорючие, их не нужно дополнительно экранировать. Стяжка, залитая по грунту, уже будет достаточным решением. Хотя лучше все-таки в любом случае проложить отдельное огнестойкое основание. Главное, чтобы суммарный вес оборудования и топлива не превышал отметку в 700 кг.

Выбор типа и размера фундамента под печь

Желательно закладывать его на стадии проектирования. Ведь если действовать уже при обустроенной парилке, придется снимать пол, заменять нарушенную структуру, затем закреплять новые лаги или усиливать старые.
Какие есть варианты фундамента? Если руководствоваться актуальными СНиП, это:

Размеры любого из вариантов зависят от габаритов комнат, так что это всегда индивидуальный показатель. Главное, чтобы от края периметра и до начала стен оставалось расстояние сантиметров в 7-10.

Подготовка деревянного пола к установке печи

Так как ранее мы условились, что планируем монтажные работы еще до строительства парилки и смежных помещений, рассмотрим тот вариант, при котором не придется разбирать перекрытия.

Можно упростить порядок действий и положить лист минерита, а сверху него – еще один, но уже стальной, закрепляя каждый саморезами. Но мы советуем не экономить на пожаробезопасности и подстраховаться.

Протопка печи перед установкой

Ее проводят на улице, так как возможно повышенное образование едкого газа. Предварительно нужно обработать нагревательный агрегат антикоррозионным средством, и заодно тщательно осмотреть на предмет отсутствия трещин, сколов и других дефектов на решетке, дверце, теплообменнике, а также убедиться, что нет щелей и зазоров.

Благодаря этому, внутреннее покрытие теплогенератора окончательно затвердеет, и можно будет переходить к постоянной эксплуатации.

Устройство каркасной стенки

Как правильно установить печь для бани, оборудованную выносной топкой? Конечно, с монтажом перегородки между парилкой и смежным помещением. Делается она из двух брусьев сечением 100 на 600 мм и высотой под потолок комнаты, предварительно обработанных антисептиком.
Поставьте эти распорки вертикально, закрепив сверху и снизу на саморезы с помощью перфорированных уголков. Также зафиксируйте между ними горизонтальную перемычку, чтобы получился каркас, по форме напоминающий букву Н. На полу будет топливный канал и кирпичная кладка, а наверху, на уровне перекрытий – обшивка и утеплитель.
Изолируйте конструкцию – закрепите плиты базальтовой ваты между брусьями, монтируйте вагонку обрешеткой, фиксируйте фольгированную защиту от пара строительным степлером. После этого сделайте кирпичную кладку, оставляя между нею и каналом и деревянными направляющими зазор в 3-4 мм. Для надежности используйте уголки, позаботьтесь о визуальной красоте швов. Готовый портал должен выглядеть эстетично, поэтому смонтируйте наличники, выполните отделку, проведите выравнивание и правильно определите центр.

Потолок

Его подготовку подразумевает любая грамотная схема установки печи в бане. Почему? Потому что значительная часть пожаров начинается сверху помещения – из-за перегрева или трещин в трубе.
Поэтому при обустройстве перекрытий оставляют отверстие под дымоход – диаметром 90 см. Благодаря такому решению впоследствии, при подключении нагревательного агрегата, не придется вырезать часть балок и выдумывать перемычки для сохранения прочности конструкции.
Внимание, заранее предусмотренный проход должен быть квадратной формы, а не круглой – чтобы можно было плотно вставить разделочный короб. Это канал из жести и нержавейки, внутри которого и будет расположена труба. А вот снаружи его еще нужно обернуть базальтовым картоном, чтобы исключить прямой контакт с деревом стенок помещения.

Нормы безопасного монтажа

Как правильно поставить печку в бане? Естественно, так, чтобы потом ее можно было эксплуатировать без угрозы для своего здоровья, без риска возникновения возгорания.

Изготовление своими руками

Несмотря на доступность в продаже разных вариантов можно попробовать свои силы в самостоятельном изготовлении теплообменника. Это не так уж сложно, если есть опыт сварочных работ. Во всяком случае, проще, чем делать печку с нуля.

Расчет мощности и площади теплообменника

Выше уже говорилось о том, что теплообменники, связанные с корпусом, забирают часть мощности печи. Поэтому первым правилом будет следующее:

ВАЖНО! Мощность теплообменника не должна составлять больше 1/10 от мощности печи.

Второе правило связано с длиной труб: если система самотечная, то не стоит тянуть трубы дальше трех метров. Насос в системе избавляет от подобных ограничений. Но насос ставится чаще в случае, когда теплоноситель используется для обогрева помещений. Впрочем, если накопительный бак расположен не слишком высоко, мыться получится только со шланга. Если это неудобно, то надо либо бак выносить на чердак и утеплять, либо ставить тот же насос.

Третье правило касается объема теплообменника (если это небольшой проточный бак, а не змеевик). Нагреваться вода в нем должна за пару часов. Если дольше, то объем великоват. Если быстрее, то это лучше только на первый взгляд – вода не должна закипать, от этого будет накипь, пар, испытание расширительного бачка и др. проблемы.

Теперь, собственно, сам расчет:

Мощность теплообменника зависит от его площади: 9 кВт на каждый квадратный метр обменника. Площадь рассчитать довольно просто: если это змеевик, то длину окружности (3,14*диаметр) умножаем на длину трубы. Если это теплообменник-«самовар», то берем диаметр внутренней трубы, умножаем на число Пи, еще раз умножаем на высоту «самовара».

Печи для бани Везувий: эксплуатация, установка и уход. Как установить печь везувий в баню своими руками
Если обменник висит на дымоходе, можно не считаться с правилом вычета его мощности из мощности печи. Только если он на или в ее корпусе.

Рассчитать мощность, которая требуется для обогрева помещения, можно по тому же принципу, что для парилки, то есть, исходя из объема помещения. В парилке берется киловатт на кубометр, но в смежных не нужна высокая температура, поэтому ориентируйтесь на половинную величину.

Зная, сколько киловатт нужно на обогрев моечной, вы получаете площадь теплообменника, а из нее – длину трубы для «самовара» или змеевика.

Рассмотрим пару вариантов самостоятельного изготовления теплообменников.

Предположим, что вы решили повысить КПД печи за счет установки теплообменника на дымоход.

  • Толщина требуемой для этого стали 2,5 мм.
  • Помимо листового материала понадобятся две трубы с разным диаметром.
  • Меньшая должна прилегать к трубе дымохода, большая – быть на 5-10 см шире первой.
  • Из листового металла вырезаются два круга под диаметру большей трубы, потом по центру вырезается отверстие под диаметр меньшей и все аккуратно заваривается.
  • Еще нужно проделать отверстия под патрубки, через которые будет приходить и уходить вода.
  • Патрубки делаются с резьбой и должны подходить под диаметр соединительных труб.

СОВЕТ! После проверки герметичности швов, монтажа на дымоход и разводки труб рекомендуется изолировать теплообменник с помощью минеральной ваты и фольги – это резко увеличит скорость нагрева воды.

Другой вариант теплообменника на дымоход – змеевик из медной трубки диаметром 10 мм, который делается с расчетом плотного обвивания трубы дымохода. Достаточно 1,5-2 метров трубы. Концы змеевика вставляются в гайки, развальцовываются под штуцеры, к гайкам потом прикручиваются штуцеры.

Обратите внимание! Развальцовывать медную трубку нужно точно под конус штуцера, чтобы они в итоге плотно прилегали друг к другу. Будьте аккуратны, потому что именно здесь в будущем возможны протечки, если развальцуете с неровной толщиной.. Вот пара видеороликов в тему:

Как монтировать отопительный прибор

Многие домашние мастера спрашивают, как правильно, установить печь для бани на уже залитое основание.

Крепить каменку к фундаменту нет необходимости, но иногда специалисты советуют приладить ножки на анкерные болты.

Если монтируется модель с выступающим каналом, то важно хорошо заизолировать портал от возгорания – это можно сделать при помощи монтажной пены или другого материала, который не воспламеняется.

Обустраиваем дымоход

Нужно понимать, как соорудить дымоотвод, чтобы угарный газ не попадал в парную.

Печной трубопровод сильно разогревается и может вызывать возгорание, поэтому место подготавливают особенно тщательно:

Совет: как бы хорошо ни был выполнен монтаж, необходимо знать, как сделать правильно вентиляцию в бане, иначе баланс воздухообмена будет нарушен.

Сборка навесного бака

Самодельные конструкции разных типов

Есть несколько распространенных модификаций печек в баню с баком для воды. Они рассчитаны на помещения разной площади и различные условия эксплуатации. Предлагаем рассмотреть варианты и подобрать наиболее подходящий.

Вариант #1: с теплообменником и выносным баком

Установка выносного бака – это гарантия того, что парилка не будет заполняться ненужным сырым паром, т.к. вода не закипает раньше времени. Конструкция представляет собой усовершенствованную буржуйку, у которой в топке расположен специальный регистр для прогревания воды, а над топкой – каменка.

Самый удобный вариант обустройства каменки – открытая металлическая сетка или карман. Закрытый карман не годится, т.к. при выходе пара из него температура слишком высока. Это повышает риски для людей, находящихся в парилке: можно получить серьезные ожоги.

Печку для бани с выносным баком можно приобрести в готовом виде или сделать своими руками. Для ее изготовления подойдет листовая сталь толщиной 4-5 мм. Для регистра и резервуара лучше взять нержавейку. Крепить бак нужно на высоте не менее 0.5 м от регистра, а соединять с регистром – с помощью труб или шлангов.

Печи для бани Везувий: эксплуатация, установка и уход. Как установить печь везувий в баню своими руками

Схема каменки с водяным баком

Вариант #2: каменка из железной бочки

Для изготовления печи в баню с баком для воды и каменкой можно использовать бывшую в употреблении железную бочку. Главное, чтобы она не была дырявой и ржавой. Чтобы получить металлический цилиндр, отрезают верхнюю и нижнюю части, потом устанавливают колосниковую решетку.

Часть конструкции заполняют кирпичами. Их устанавливают на ребро. 2/3 пространства будет занимать каменка. Останется лишь установить дымоход и вывести его на крышу. Такая конструкция имеет серьезный недостаток. Если ее не накрывать крышкой, газы попадают в парилку. Если же накрывать – крышку придется снимать каждый раз, когда нужно будет поддать пару.

Печи для бани Везувий: эксплуатация, установка и уход. Как установить печь везувий в баню своими руками

Схема устройства печи из бочки

Вариант #3: конструкция из листового железа

Можно самостоятельно сделать банную печь с баком из листового металла толщиной 5-10 мм. Для этого потребуется подробный чертеж. Теоретически его можно разработать и самому, но если нет необходимых навыков, лучше воспользоваться готовым. Один из удачных вариантов предложен ниже:

Печи для бани Везувий: эксплуатация, установка и уход. Как установить печь везувий в баню своими руками

Готовый чертеж для изготовления печки

Металл раскраивают в соответствии с чертежом. Чтобы не было ошибок, все элементы сначала вырезают из листов картона. Эти заготовки раскладывают на металле и по ним очерчивают элементы, после чего разрезают болгаркой. Готовые детали сваривают.

Печь устанавливают так же, как и другие модели. Для лучшего качества прогрева парилки можно поставить кирпичный экран на расстоянии 15-20 см от конструкции

Отзывы владельцев

Как это часто случается, часть владельцев отзывается положительно о продукции , а часть отрицательно. В видео ниже показано, как недовольный покупатель распиливает новую печь «Везувий-16 Скиф», чтобы доказать, что толщина стали меньше, чем заявлено в руководстве по эксплуатации.

Черным по белому указано, что толщина основных элементов топки достигает 12 мм, но не совсем ясно, что имеется в виду под «основными элементами». Можно предположить, что речь идет о своде топки.

Лично нас, после просмотра видео напрягло не то, что толщина стали меньше заявленной, а то, что не проварены некоторые швы. Это говорит о том, что при производстве печей «Везувий» есть проблемы с контролем качества (увы, это свойственно многим отечественным производителям).

Заключение и выводы

Печи компании «Везувий» — продукт и надежный, и качественный. И пусть их нельзя отнести к изделиям высокотехнологичным – от такого рода предметов и не требуется особых умений.

Способность верой и правдой служить своему владельцу много лет, создавать в помещении необходимую атмосферу и температурный режим – вот что требуется в первую очередь.

Любой покупатель сможет подобрать себе простой в эксплуатации и доступный по цене товар. Удачной вам покупки!



  • Источники, использованные в статье:
    • https://balashiha.teplomarket-m.ru/dlya-bani/drovyanye-pechi-dlya-bani-i-sauny/vezuvii/chugunnye-pechi-dlya-bani-i-sauny/vezuvii-legenda
    • https://expert-dacha.pro/otoplenie/pechi/pechi-dlya-bani/vezuvij-chugunnaya.html
    • http://blog.hozyain-shop.ru/2018/09/20/%D1%87%D1%83%D0%B3%D1%83%D0%BD%D0%BD%D1%8B%D0%B5-%D0%BF%D0%B5%D1%87%D0%B8-%D0%B2%D0%B5%D0%B7%D1%83%D0%B2%D0%B8%D0%B9-%D0%BF%D1%80%D0%B8%D0%B2%D0%B5%D1%82-%D0%BA%D0%BE%D1%87%D0%B5%D0%B3%D0%B0%D1%80/
    • https://bane.guru/pechi/pechi-dlya-bani-vezuviy-ekspluataciya-ustanovka-i-uhod.html
    • https://Tekhnik.top/pech-dlya-bani-vezuviji/
    • https://teplomarket-m.ru/dlya-bani/drovyanye-pechi-dlya-bani-i-sauny/vezuvii
    • https://banya39.ru/pechi/pech-kamin-vezuvij-otzyvy-vladelcev.html
    • https://nkamin.ru/blog/pechi-dlya-bani/pechi-dlya-bani-i-sauny-vezuviy-modelnyy-ryad-i-osobennosti-komu-chto-podkhodit
    • https://1-teplodom.ru/pec-dla-bani-vezuvij-otoplenie-i-uteplenie-sajt-o-teple-v-vasem-dome/
    • https://dom-srub-banya.ru/kak-ustanovit-pechku-v-banyu-vezuviy/
    • https://FB.ru/article/222389/bannaya-pech-vezuviy-otzyivyi-foto-ustanovka-pechi-vezuviy-dlya-bani
    • https://2proraba.com/banya/chugunnaya-pech-dlya-bani-vezuvij.html
    • https://fintaxi.ru/kak-ustanovit-pech-vezuviy-v-banyu-svoimi-rukami/
    • https://expert-dacha.pro/otoplenie/pechi/pechi-dlya-bani/vezuvij.html

Понравилась статья? Поделиться с друзьями:
Все о строительстве бани
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:


Adblock
detector
